Производитель:Fischione Instruments, США

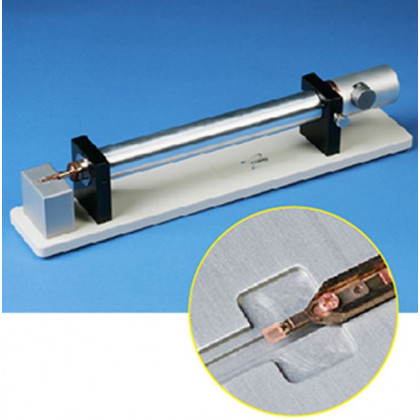

МОДЕЛЬ 2030 Томографический держатель с ультра-узким зазором
Производитель:Fischione Instruments, США
Томографический держатель с ультра-узким зазором способный наклоняться до 90° при обеспечении максимального поля обзора для трансмиссионной электронной микроскопии (ТЭМ) измерениях.
Технические характеристики
|
Тип держателя |
|
|
Размер образца |
|
|
Диапазон толщин |
|
|
Разрешение |
|
|
Дрейф |
|
|
Максимальный диапазон наклона |
|
|
Поле обзора |
|
|
Гарантия |
|
Расширенное описание

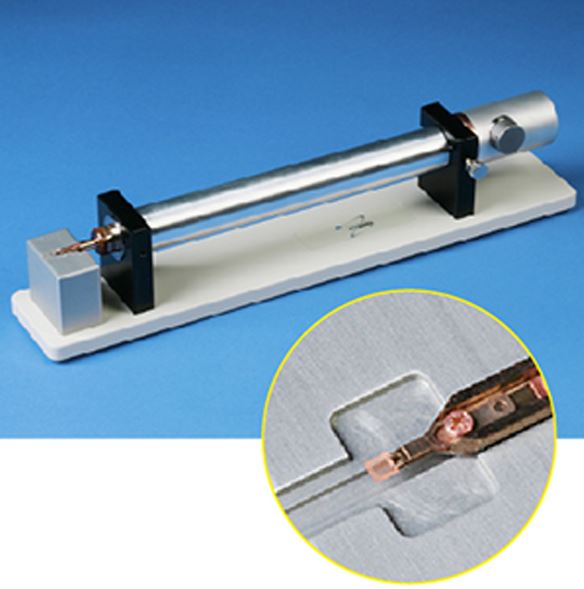

Томографический держатель с ультра-узким зазором
МОДЕЛЬ 2030
Держатель, способный наклоняться до 90° при максимальном поле обзора для трансмиссионной электронной микроскопии (ТЭМ).
• Томография при комнатной температуре в сверхвысокорезолюционных микроскопах
• Расширенное поле обзора при больших углах наклона
• Возможность наклона до 90°
• Подходит для конструкций с ультратонким зазором полюсных элементов (< 3 мм)
• Оптимальная защита образца при вставке в ТЭМ

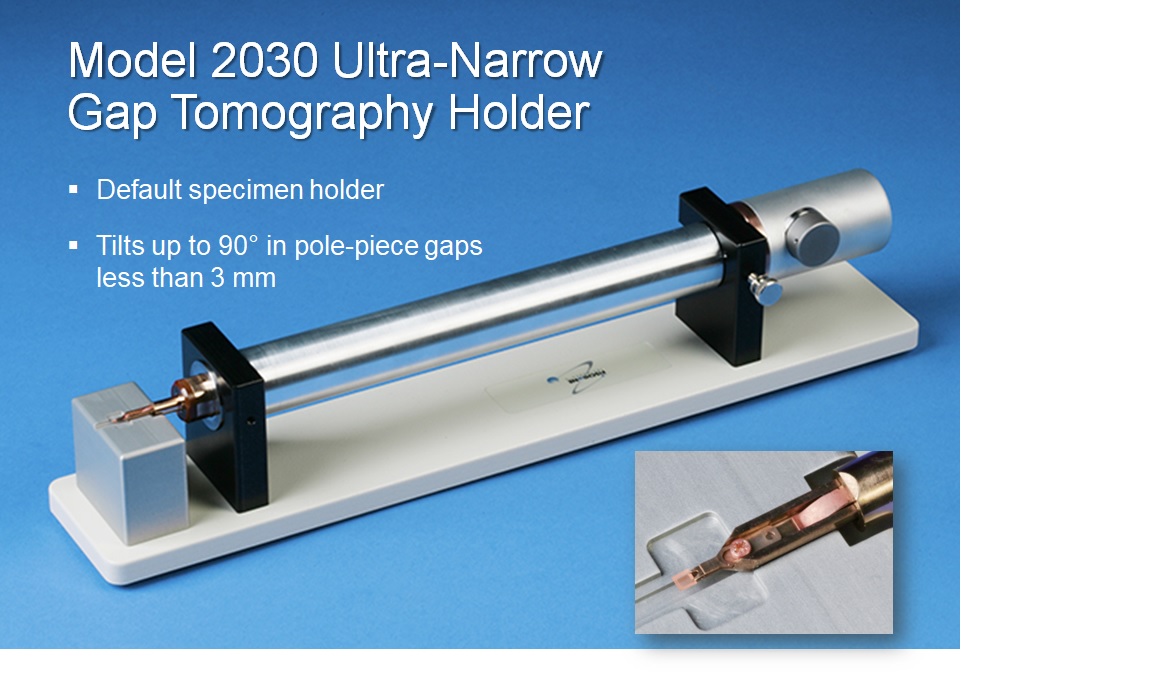

Наклон до 90° при зазорах полюсных элементов менее 3 мм
Возможность получения трёхмерной информации при больших углах наклона в ТЭМ при комнатной температуре ограничена механически сочетанием толщины и размера образца, его крепления, геометрии полюсного элемента, апертуры и конфигурации держателя образца.
Для достижения больших углов наклона в просвечивающих электронных микроскопах зазор полюсного элемента должен быть большим и неограниченным. Однако для некоторых сверхвысокорезолюционных микроскопов материаловедения этот зазор может быть менее 3 мм. Следовательно, большие углы наклона с традиционной 3 мм геометрией образца невозможны.
Держатель для томографии с ультратонким зазором Model 2030 способен наклоняться до 90° при обеспечении максимального поля обзора.
Продвинутые механизмы зажима и втягивания
Держатель Ultra-Narrow Gap Tomography принимает квадратный или круглый образец/сетка ТЭМ размером 1,5 мм, фиксируя его одним зажимом. Зажим может быть полностью втянут из держателя образца для удобства при загрузке и выгрузке. В положении фиксации зажим равномерно распределяет давление по краю образца.
Для защиты образца при вставке и извлечении держателя из гониометра ТЭМ держатель Ultra-Narrow Gap Tomography оснащён продвинутым механизмом, который втягивает кассету с образцом внутрь корпуса держателя.
Станция для загрузки образцов позволяет легко позиционировать и закреплять образец в кассете.
Защита от касания
Продвинутые держатели Fischione совместимы с сигнализацией касания ТЭМ, которая останавливает движение гониометра в случае соприкосновения с полюсом. Всегда учитывайте конфигурацию полюсного элемента ТЭМ и следуйте рекомендациям производителя микроскопа при работе на больших углах наклона.
Информация для заказа
Все продвинутые держатели Fischione поставляются с отдельной станцией для безопасной работы с образцом, инструментами для облегчения зажима образца и вакуумным контейнером Fischione Model 9010 для хранения держателя в чистой вакуумной среде.
