МОДЕЛЬ 2552 Держатель образцов с крио-картриджем

Брошюры с информацией

Расширенное описание

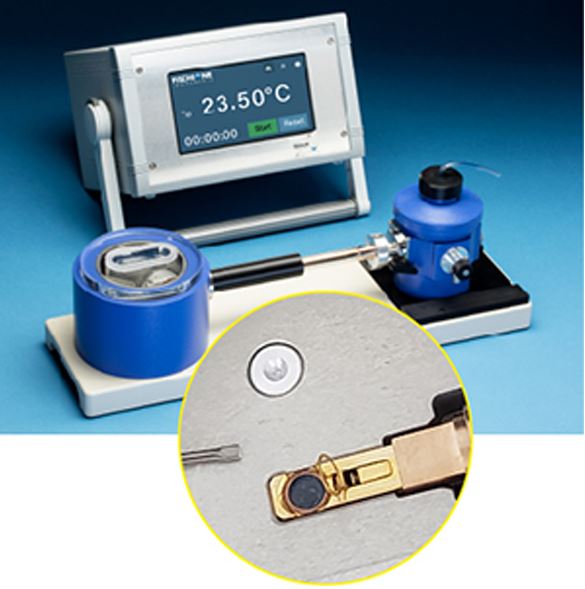

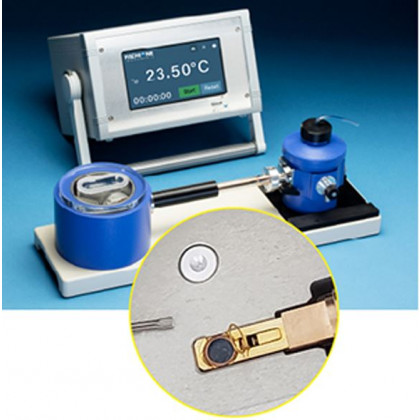

Держатель образцов с крио-картриджем МОДЕЛЬ 2552

Криоперенос и скрининг тонкопленочных замороженных/виврифицированных образцов, установленных в картриджи для сеток образцов

• Для образцов, помещённых в картриджи, которые требуют охлаждения жидким азотом для переноса в трансмиссионный электронный микроскоп (ТЭМ) для крио-электронной микроскопии (cryo-EM)
• Позволяет предварительно сканировать образцы в стандартном ТЭМ для оценки их качества, что повышает пропускную способность и эффективность сбора данных в продвинутых ТЭМ с автоматической системой загрузки
• Базовая температура ниже -175 °C
• Сохраняет виврифицированное (стекловидное) состояние образца во время переноса
• Современный механизм для переноса без инея
• Интегрированный зажим для установки образца без инструментов
• Разрешение лучше 0,20 нм
• Низкая скорость дрейфа — 1,5 нм/мин

Предварительная проверка качества образцов для максимальной пропускной способности крио-ЭМ
Понимание качества образца является критически важным аспектом крио-ЭМ. Из-за несоответствий в методах подготовки образцов, они часто могут быть кристаллическими, что препятствует получению значимых данных.

В современных ТЭМ загружается несколько образцов, которые затем индивидуально изображаются и анализируются, часто в автономном режиме. Если качество образца ниже оптимального, тратится ценное время на генерацию бессмысленных данных.

Модель 2552 Cryo Cartridge Specimen Holder — это усовершенствованный однонаклонный держатель, который позволяет использовать стандартный ТЭМ для оценки качества образца. Образцы, соответствующие требованиям качества, затем могут быть загружены в продвинутый ТЭМ для сбора данных.

Ключевой характеристикой Cryo Cartridge Specimen Holder является поддержание криогенных температур во время «обратного переноса». То есть после того как образец был изображён в ТЭМ, он сохраняется при криотемпературе при возвращении на крио-рабочую станцию для последующей загрузки в картридж с сеткой образца.

Держатель включает в себя Model 9010 Vacuum Storage Container, инструмент против кипения, инструмент для загрузки образцов и трубку из Витона для подключения к станции вакуумирования. Крио-рабочая станция и контроллер температуры приобретаются отдельно.

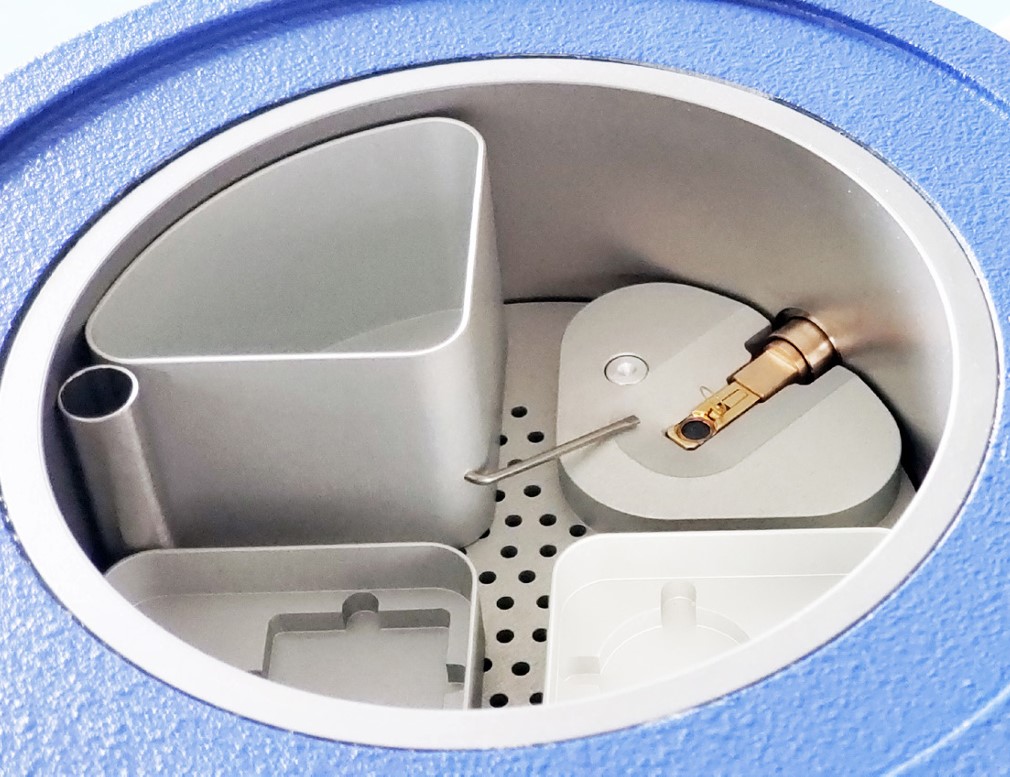

КРИО-РАБОЧАЯ СТАНЦИЯ
Модульные резервуары в крио-станции можно перемещать для удобства работы как правой, так и левой рукой.

Простая загрузка и перенос образцов
Инновационный дизайн наконечника держателя облегчает загрузку и выгрузку сетки с картриджем. Для загрузки картриджа держатель вставляется в крио-рабочую станцию для охлаждения. Держатель Dewar и крио-станция заполняются жидким азотом.

Модульный дизайн крио-станции позволяет перемещать резервуары для удобства работы как правой, так и левой рукой.

После достижения температуры ниже -175 °C картридж загружается из коробки с сетками в наконечник держателя. Держатель принимает картридж диаметром 3,5 мм, который фиксируется цельным интегрированным зажимом.

Зажим автоматически закрывается при втягивании наконечника держателя. При желании зажим можно закрыть пинцетом или при помощи прилагаемого инструмента. Тонкий профиль зажима обеспечивает максимальную видимость образца.

Наконечник держателя помещается внутрь активно охлаждаемого крио-экрана, расположенного внутри держателя. Этот экран предотвращает конденсацию влаги на образце во время переноса в микроскоп и обратно. Виврифицированное состояние образца сохраняется после переноса из микроскопа на рабочую станцию для последующего анализа в крио-ЭМ с автоматической системой загрузки.

Быстрое охлаждение, продолжительное время удержания
Cryo Cartridge Specimen Holder быстро достигает рабочей температуры ниже -175 °C в крио-станции или ТЭМ. Время удержания более 4 часов легко достигается при объёме Dewar 200 мл. Среда для адсорбции цеолита улучшает вакуум Dewar. Контроллер температуры подключается напрямую к Dewar держателя и отображает температуру наконечника держателя.

Регенерация цеолита
Цеолит Dewar необходимо периодически регенерировать. Этот процесс упрощается благодаря кнопке Zeolite Regeneration на контроллере температуры. Fischione Instruments рекомендует использовать Model 9030 Turbo Pumping Station для вакуумирования Dewar во время регенерации.

Плазменная очистка
Перед заморозкой тонких пленок сетки с углеродной поддержкой ТЭМ следует очистить для удаления углеводородов и придания поверхности гидрофильных свойств. Fischione Instruments рекомендует очищать сетки с помощью Model 1020 Plasma Cleaner или Model 1070 NanoClean.

Защита от столкновений
Усовершенствованные держатели Fischione Instruments совместимы с сигнализацией касания ТЭМ, которая останавливает движение гониометра при контакте с полюсом. Следуйте рекомендациям производителя микроскопа по эксплуатации гониометра при высоких углах наклона.
