МОДЕЛЬ 2023 Аналитический томографический держатель для Ultra-X
Производитель:Fischione Instruments, США
Компактный продвинутый томографический держатель для Ultra-X Для использования с микроскопами Thermo Fisher Scientific.
Оптимизирует получение информации о элементном составе и структуре в трёх измерениях.
Технические характеристики
|
Тип держателя |
|
|
Материал наконечника и зажима держателя |
|
|
Размер образца |
|
|
Разрешение |
|
|
Дрейф |
|
|
Максимальный диапазон наклона |
|
|
Гарантия |
|
Расширенное описание

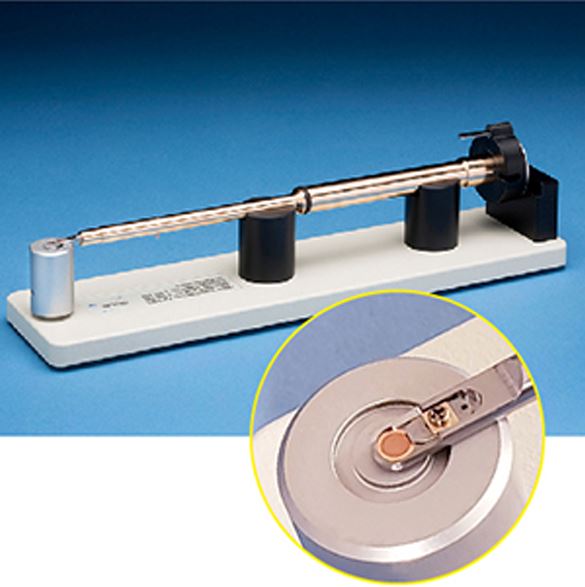

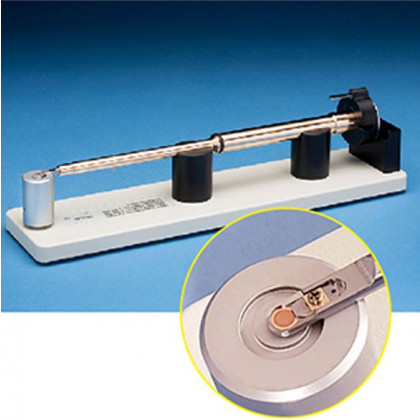

Аналитический томографический держатель для Ultra-X
МОДЕЛЬ 2023
Революционный держатель, который позволяет проводить сбор данных о элементном составе и структурной информации при комнатной температуре на широких диапазонах наклона и перемещения, даже в условиях ограниченного зазора полюсного наконечника. Компактная конструкция обеспечивает минимальный объем держателя для улучшенной работы с рентгеновским излучением.
• Оптимизирован для энергодисперсионной рентгеновской спектроскопии (EDS)
• Совершенно бериллиевый наконечник и зажим уменьшают возникновение постороннего или системного излучения
• Большие углы наклона
• Широкое поле обзора
• Легкая и точная загрузка и ориентация образца
Оптимизирован для EDS
Модель 2023 Компактный аналитический томографический держатель для TEM оптимизирован для энергодисперсионной рентгеновской спектроскопии (EDS). Наконечник и зажим держателя изготовлены из бериллия*, который имеет низкий атомный номер и, таким образом, снижает генерацию рентгеновского излучения самим держателем. Хотя держатель оптимизирован для EDS, он также идеально подходит для любых приложений, требующих больших углов наклона образца. Компактная конструкция обеспечивает минимальный объем держателя. В сочетании с бериллиевым наконечником и зажимом это повышает эффективность работы с рентгеновским излучением.
Углы наклона до ±65°
Компактный аналитический томографический держатель позволяет получать изображения образцов при больших углах наклона — до ±65°. Держатель обеспечивает широкое поле обзора до 1,4 мм при ±65° в зазорах полюсных наконечников примерно 5 мм и более. Разрешающая способность держателя составляет 0,34 нм [3,4 Å] во всех направлениях, дрейф — < 1,5 нм/мин.†
Дизайн зажима исключает затемнение
Оптимизированный механизм зажима образца устраняет затемнение, характерное для большинства держателей при больших углах наклона. Образцы закрепляются одним бериллиевым зажимом, снабженным пружиной, которая поднимает зажим с поверхности образца при загрузке и выгрузке.
Установка зажима производится без контакта с образцом, что исключает возможность повреждения или поворота образца во время закрепления. Это значительно лучше типичных механизмов зажима, которые ограничивают размер образца или мешают обзору при больших углах наклона.
Коническая, самоустанавливающаяся чашка направляет образец в правильное положение. Полностью выдвижной зажим облегчает предварительное выравнивание или ручной поворот образца для серии наклонов по двум осям.
Механизм зажима Компактного аналитического томографического держателя принимает сетки для образцов, стандартные TEM образцы диаметром 3 мм или ламели, подготовленные методом фокусированного ионного пучка (FIB). Держатель допускает толщину образцов до 250 µм.
Защита от касания
Современные томографические держатели Fischione Instruments совместимы с системой защиты TEM от касания, которая останавливает движение гониометра в случае контакта с полюсным наконечником. Всегда учитывайте конфигурацию полюсных наконечников TEM и следуйте рекомендациям производителя микроскопа при работе гониометра на больших углах наклона.

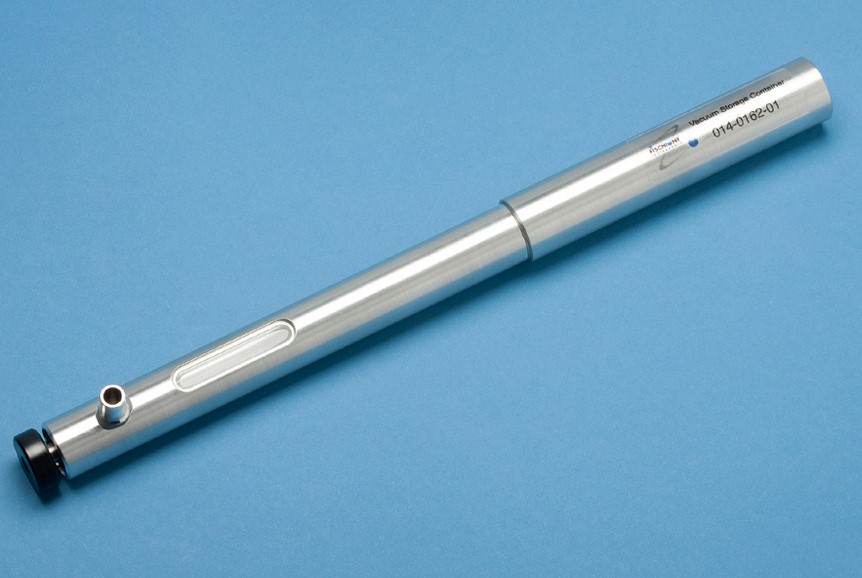

Контейнер для хранения под вакуумом Model 9010
Информация для заказа
Все томографические держатели Fischione Instruments поставляются с отдельной станцией загрузки для облегчения работы с образцами, инструментами для помощи при закреплении образца и контейнером для хранения под вакуумом Model 9010 от Fischione Instruments, который позволяет хранить держатель в чистой вакуумной среде.
