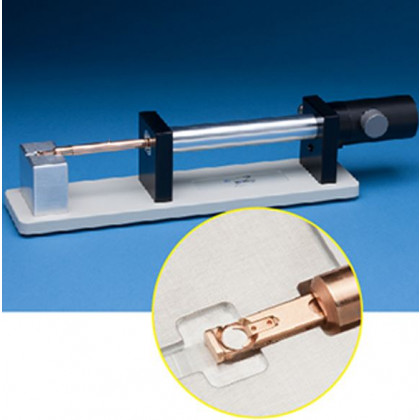

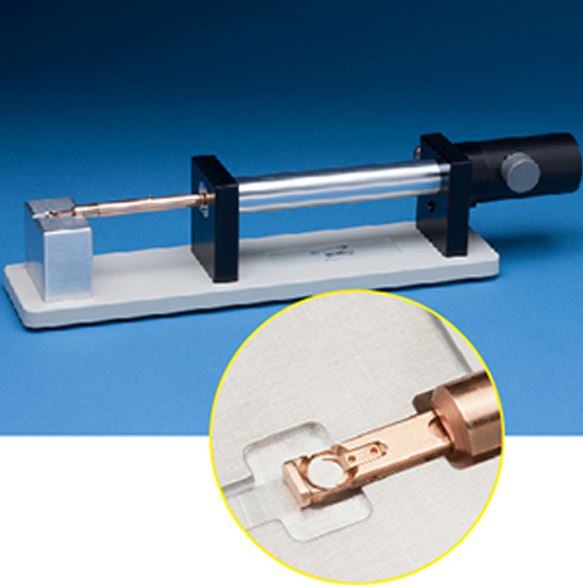

Томографический держатель с вакуумной передачей

МОДЕЛЬ 2560

Обеспечивает защиту образца при переносе в трансмиссионные электронные микроскопы (ТЭМ).

• Передовая конструкция позволяет втягивать образец внутрь корпуса держателя, что обеспечивает герметизацию и изоляцию образца от окружающей атмосферы

• Идеально подходит для чувствительных образцов, которые могут изменяться под воздействием окружающей среды

• Оптимизирован для переноса образцов в вакууме или в инертной атмосфере

• Обеспечивает поле зрения до 1 мм в трансмиссионных электронных микроскопах

• Поддерживает наклон до ±70°; может использоваться для томографии в микроскопах с зазором полюсного магнитопровода > 5 мм

• Принимает образцы или сетки диаметром 3 мм

Вакуумный перенос для ТЭМ
Модель 2560 Vacuum Transfer Tomography Holder — это одноосевой держатель, способный наклоняться на ±70° и предназначенный для работы при комнатной температуре. Держатель обеспечивает поле обзора до 1 мм.

Защита образца от воздействия атмосферы
Для защиты образца при переносе в ТЭМ используется усовершенствованный механизм, который втягивает образец внутрь корпуса держателя, обеспечивая герметизацию и изоляцию образца от окружающей среды. Держатель идеально подходит для чувствительных образцов, которые могут изменяться под воздействием внешних условий; образец может переноситься в условиях вакуума или в атмосфере инертного газа.

Загрузка образцов ТЭМ в вакууме или инертной атмосфере требует использования перчаточного бокса; держатель специально разработан для работы с перчаточным боксом, чтобы обеспечить защиту образца и успешный перенос в ТЭМ.

Простая загрузка и перенос образца
Для загрузки образца поместите держатель на монтажную подставку и откройте пружинный зажим образца с помощью инструмента для зажима. После откачки перчаточного бокса поместите образец в держатель с помощью пинцета. Втяните образец внутрь держателя; пружинный зажим автоматически фиксирует образец без использования инструмента для зажима. Образец находится в вакууме или инертной атмосфере и готов к переносу в ТЭМ.

Подходит для образцов или сеток диаметром 3 мм
Кончик держателя принимает образец или сетку ТЭМ диаметром 3 мм, который фиксируется пружинным зажимом. При фиксации зажим обеспечивает надежное удержание по краю образца и максимизирует видимость образца, даже при больших углах наклона.

Сбор томографических данных
Держатель Vacuum Transfer Tomography Holder наклоняется на ±70° и может использоваться для сбора томографических данных в ТЭМ с зазором полюсного элемента > 5 мм.

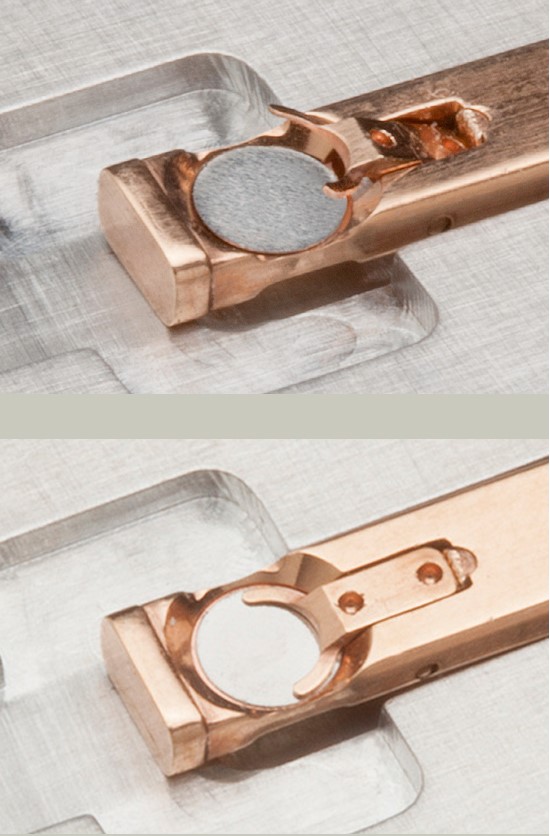

УНИКАЛЬНЫЙ ДИЗАЙН ЗАЖИМА
Пружинный зажим надежно фиксирует образец или сетку и легко задействуется с помощью прилагаемого инструмента для зажима.

Защита от касания
Передовые томографические держатели Fischione совместимы с системой аварийной остановки TEM, которая прекращает движение гониометра в случае касания полюса. Всегда учитывайте конструкцию полюсного элемента TEM и следуйте рекомендациям производителя микроскопа при работе с гониометром на больших углах наклона.

Информация о заказе
Все передовые томографические держатели Fischione поставляются с отдельной подставкой для безопасного обращения с образцом, инструментами для помощи при загрузке и закреплении образца, а также с вакуумным контейнером Fischione Model 9010 для хранения держателя в чистой вакуумной среде.

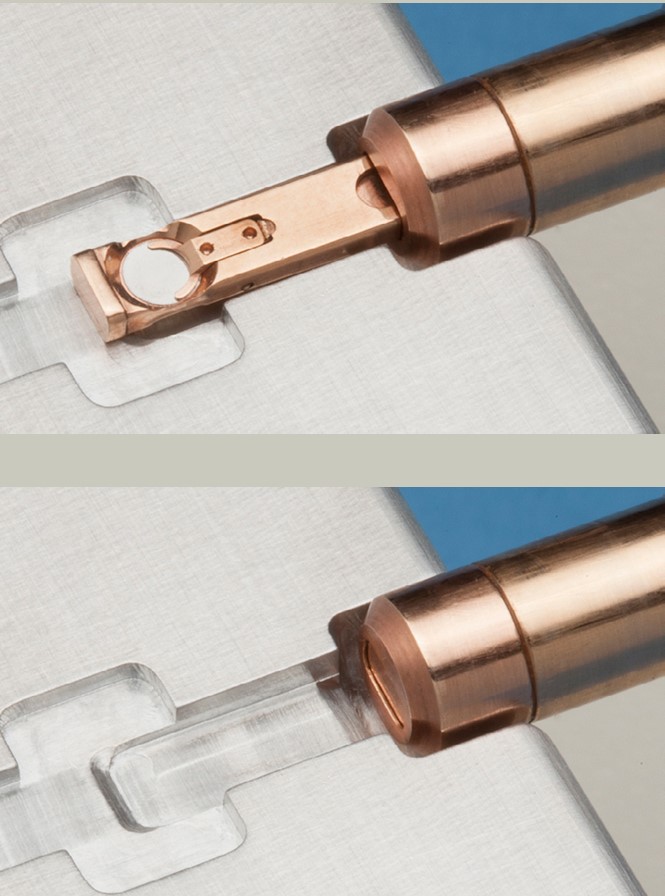

ЗАЩИТА ОБРАЗЦА
Совет держателя выдвинут для загрузки и выгрузки образца (вверху). Совет держателя втянут для переноса образца в микроскоп (внизу).
