МОДЕЛЬ 1070 NanoClean

Брошюры с информацией

Расширенное описание

NanoClean

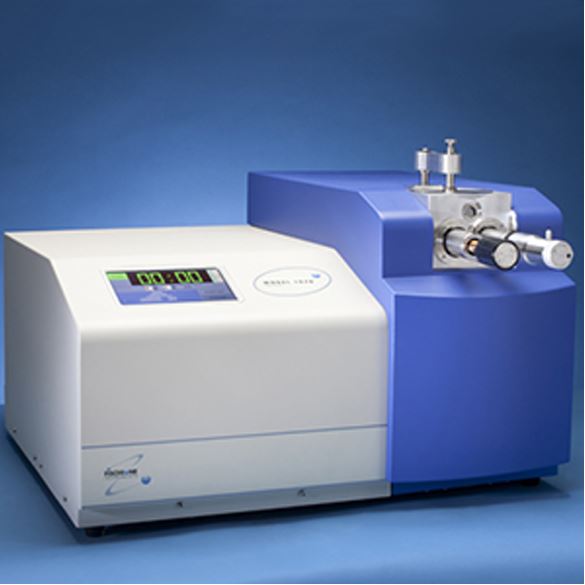

МОДЕЛЬ 1070

Очищает образцы и держатели непосредственно перед вставкой в электронный микроскоп; удаляет существующие углеродистые загрязнения с образца и предотвращает загрязнение во время визуализации и анализа.

• Многофункциональный: одновременно очищает образцы, держатели и подложки
• Индуктивно связанная плазма с нисходящим потоком для оптимальной производительности
• Без распыления: не изменяет элементный состав и структурные характеристики
• Принимает два держателя образцов для электронного микроскопа
• Совместим с держателями бокового входа для всех коммерческих сканирующих, просвечивающих и сканирующих просвечивающих электронных микроскопов
• Подходит для крупных объектов
• Несколько входов для газа с возможностью смешивания
• Высокочастотное питание с автоматической согласующей сетью
• Простая настройка через сенсорный экран
• Удобно для эвакуации вакуумных контейнеров для хранения

Электронная микроскопия требует чистых образцов и держателей

Чистые и тщательно подготовленные образцы необходимы для визуализации и микроанализа в электронной микроскопии. В ТЕМ образцы должны быть подготовлены без изменения их микроструктуры или состава.

Современные электронные микроскопы с источниками электронов высокой яркости, такими как нити LaB₆ и пушки с эмиссией из области (FEG), используют малый электронный зонд с высоким током пучка для микроанализа, что обеспечивает высокое разрешение изображений и улучшенные аналитические данные. По мере уменьшения размера зонда и увеличения плотности тока пучка образцы становятся особенно чувствительными к загрязнению.

Качество образца и чистота как самого образца, так и держателя образца становятся более важными, чем когда-либо. Загрязнение обычно происходит из нескольких источников: случайное прикосновение к образцам или держателям, загрязнение колонны микроскопа, а также использование клеев или растворителей в процессе подготовки. Даже при тщательной очистке стандартные методы очистки часто не дают полного результата.

Модель 1070 NanoClean для применения в электронной микроскопии

Модель 1070 NanoClean очищает образцы и держатели непосредственно перед их помещением в электронный микроскоп. Очистка плазмой удаляет существующие углеродные загрязнения с поверхности образца и предотвращает его загрязнение во время визуализации и анализа.

Низкоэнергетическая, индуктивно связанная высокочастотная нисходящая плазма эффективно очищает поверхность образца, не изменяя его элементного состава и структурных характеристик. Сильно загрязнённые образцы могут быть очищены за две минуты или меньше.

NanoClean легко принимает один или два держателя образцов с боковым входом, изготовленные для всех коммерческих ТЕМ и сканирующих просвечивающих электронных микроскопов (STEM), а также допускает обработку крупных образцов перед проведением СЭМ или анализа поверхностей.

Очистка образцов и держателей

NanoClean удаляет загрязнения с широкого спектра материалов, подготовленных различными методами. Держатель образца вставляется через порт в плазменную камеру. Порт оснащён вакуумной уплотняющей поверхностью, совместимой с уплотнительным кольцом (O-ring) держателя образца.

Камера сконфигурирована для подключения одного или двух держателей образцов. Порты предназначены для держателей с боковым входом для электронных микроскопов, произведённых следующими компаниями:

• Thermo Fisher Scientific / FEI Company / Philips Electron Optics
• Hitachi Ltd.
• JEOL Ltd.
• Carl Zeiss Microscopy

Порты легко заменяются без инструментов, всего за 10 секунд.

Для очистки образцов с большим содержанием углерода или образцов, установленных на углеродных подложках, доступны экранированные порты держателей образцов, которые оптимизируют скорость очистки плазмой.

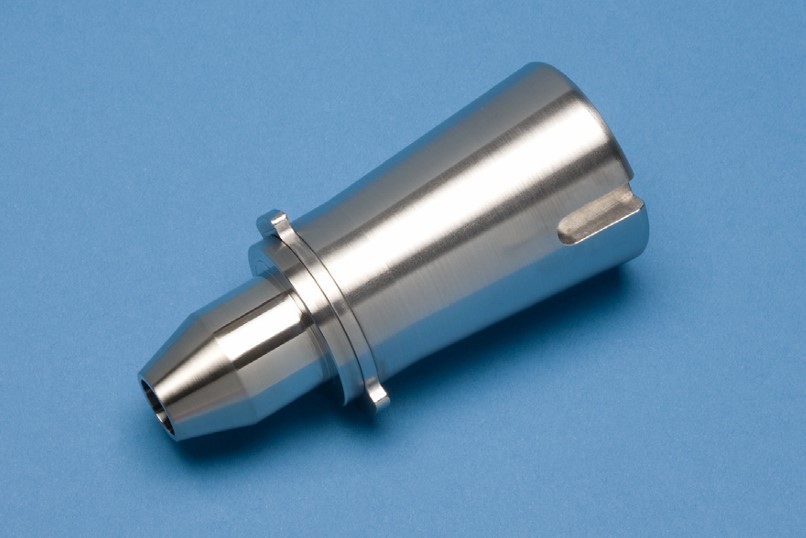

Типичный порт держателя образца для ТЭМ (трансмиссионного электронного микроскопа)

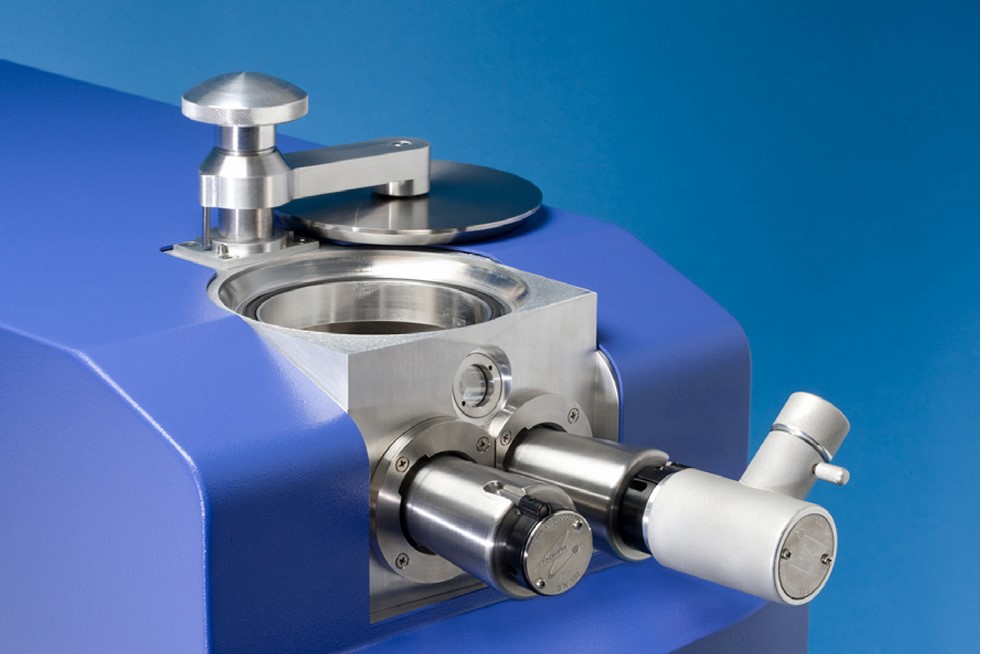

Модель 1070 NanoClean с открытой крышкой камеры

Уверенное получение изображений
Плазменная очистка является важным заключительным этапом подготовки образцов для электронной микроскопии. Используйте NanoClean, чтобы быть уверенными, что углеродные загрязнения не будут мешать получению изображений или анализу, даже при длительном микроскопическом анализе с тонким электронным зондом.

Плазменная очистка для SEM
Преимущества плазменной очистки распространяются не только на TEM, но и на крупные образцы, которые легко вводятся через верхний порт камеры. Можно очищать образцы для SEM и анализа поверхности, а также держатели образцов, апертурные полоски, пинцеты, зажимные кольца для образцов и любые другие предметы, помещаемые в плазменную камеру.

Плазменная камера
Плазма создается в цилиндрической камере из кварца и нержавеющей стали. Сложная газовая динамика обеспечивает равномерное распределение плазмы внутри камеры, что позволяет очищать образец при минимальном нагреве. Высокочастотная антенна, расположенная снаружи камеры, индуктивно передает колебательную электромагнитную энергию рабочему газу внутри камеры. Ни один компонент прибора не находится внутри камеры.

На передней поверхности камеры предусмотрены разъемы для подключения двух портов стандартных держателей образцов для электронной микроскопии. Смотровое окно позволяет наблюдать за внутренним пространством камеры. Крышка на верхней части камеры позволяет размещать в плазме более крупные объекты.

Вакуумная система
Безмасляная вакуумная система необходима для предотвращения загрязнения. Вакуумная система NanoClean состоит из турбомолекулярного насоса и многоступенчатого диафрагменного насоса — идеальное сочетание для создания подходящих вакуумных условий, необходимых для инициации и поддержания плазмы. Уровень вакуума измеряется с помощью манометра Пирани.

Камера оснащена загрузочным шлюзом для быстрой замены образцов, что позволяет начать плазменную очистку почти сразу после вставки образца. Электронно управляемый запорный клапан изолирует плазменную камеру от вакуумной системы. Время откачки камеры составляет менее 50 секунд. Кроме того, камера может быть открыта в течение 5 секунд после завершения плазменной обработки. Эти возможности делают NanoClean идеальным для приложений с высокой пропускной способностью.

NanoClean также может использоваться для откачки вакуумных контейнеров для индивидуальных держателей образцов и криопереносных дека для держателей образцов TEM. Заглушка порта, вставленная в порт держателя образца, обеспечивает герметизацию камеры под вакуумом, когда прибор не используется.

Электропитание
Высокочастотный (13,56 МГц) источник переменного напряжения используется для инициации и поддержания низкоэнергетической индуктивно связанной плазмы (ICP). ICP идеально подходит для микроскопических приложений, так как обеспечивает ионы с энергией, достаточной для очистки, но недостаточной для изменения свойств образца.

Автоматическая согласующая сеть обеспечивает эффективную передачу высокочастотной энергии в плазму и регулирует мощность для конкретного применения. Сеть согласования регулирует мощность плазмы для различных условий, обрабатываемых объектов или используемых газов. Она также гарантирует совместимость плазмы с держателями образцов, предназначенными для различных электронных микроскопов.

Эффективное экранирование предотвращает высокочастотные помехи и полностью соответствует требованиям Федеральной комиссии по связи США (FCC).

Рабочий газ
NanoClean оснащен тремя массовыми расходомерами и предназначен для использования нескольких типов газов. Обычно используется проверенная смесь 25% кислорода и 75% аргона, подключаемая к одному из газовых входов. NanoClean имеет два дополнительных газовых входа, которые принимают газовые подачи и позволяют смешивать их с использованием внутренней технологии массового расхода NanoClean.

Управление прибором
Удобный встроенный сенсорный экран позволяет управлять отдельными функциями прибора, такими как подаваемая мощность, давление в камере, состав газовой смеси и время процесса.

Для целевой очистки образцов и держателей для электронной микроскопии NanoClean включает готовую программу (рецепт), обеспечивающую оптимальные условия плазменной обработки. Пользователю достаточно вставить держатель образца в порт и задать время процесса. Прибор автоматически управляет вакуумом, подает необходимую мощность и поток газа, а также активирует плазму.

Рецепты могут быть сохранены для приложений, таких как повышение гидрофильных свойств биологических сеток. Пользователь может создавать и сохранять индивидуальные рецепты с уникальными условиями работы с помощью сенсорного экрана.

Дисплей отображает ключевые параметры прибора в реальном времени, включая оставшееся время обработки. Очистка прекращается автоматически по истечении заданного времени, а визуальный индикатор уведомляет пользователя о завершении процесса. Образец остается под вакуумом до тех пор, пока пользователь не инициирует процесс вентиляции.

Обслуживание
Корпус NanoClean разработан с учетом простоты обслуживания.

Программное обеспечение прибора отслеживает общее время работы вакуумной системы, что позволяет планировать регулярное техническое обслуживание.

Дополнительные аксессуары:

Вакуумный контейнер Model 9010
После плазменной очистки держатели образцов можно помещать в дополнительный вакуумный контейнер Fischione Instruments Model 9010 для хранения или транспортировки под вакуумом. Контейнер оснащен смотровым стеклом, позволяющим четко видеть область образца в держателе.

Вакуумная станция Model 9020
Вакуумная станция позволяет хранить до пяти держателей образцов под вакуумом. Станция включает прочную металлическую основу с противоскользящими ножками, пять вакуумных контейнеров с независимыми клапанами, вакуумный коллектор и все необходимые компоненты для подключения к NanoClean Model 1070.
