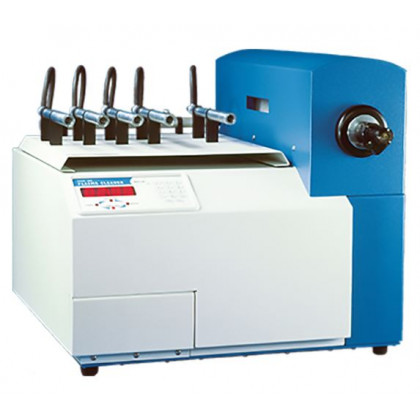

МОДЕЛЬ 1020 Плазменный очиститель (Plasma Cleaner)

Брошюры с информацией

Расширенное описание

Плазменный очиститель (Plasma Cleaner)

МОДЕЛЬ 110

Очищает образцы непосредственно перед их помещением в электронный микроскоп; удаляет существующие углеродные загрязнения с образца и предотвращает появление новых загрязнений во время визуализации и анализа.

Загрязнение обычно происходит из нескольких источников: случайное прикосновение к образцам или держателям образцов, обратная подача масла из системы ионного травления с диффузионным насосом, загрязнение колонны электронного микроскопа, а также клеи или растворители, используемые в процессе подготовки. Даже при тщательной очистке образца стандартные методы очистки часто не дают 100% результата.

• Одновременная очистка образца и держателя образца
• Очистка сильно загрязнённых образцов за 2 минуты или меньше
• Без изменения элементного состава или структурных характеристик образца
• Безмасляная вакуумная система
• Простое управление с передней панели
• Совместимость с держателями образцов с боковым входом для всех коммерческих трансмиссионных электронных микроскопов (TEM) и сканирующих трансмиссионных электронных микроскопов (STEM)
• Подходит для сканирующей электронной микроскопии (SEM) и других методов изучения поверхности
• Удобно для вакуумирования контейнеров для хранения держателей образцов

Электронная микроскопия требует чистых образцов

Чистые, тщательно подготовленные образцы необходимы для визуализации и микроанализа в электронной микроскопии. Для анализа TEM важно, чтобы образцы были подготовлены без изменения их микроструктуры или состава. Современные электронные микроскопы с высокояркими источниками электронов, такими как нити LaB₆ и полеэмиссионные пушки, сочетают маленький электронный зонд для микроанализа с высокой плотностью тока пучка, что обеспечивает изображения высокого разрешения и улучшенные аналитические данные. К сожалению, по мере уменьшения размера зонда и увеличения плотности тока пучка образцы склонны к загрязнению. В результате качество образца и чистота как образца, так и держателя образца становятся особенно важными.

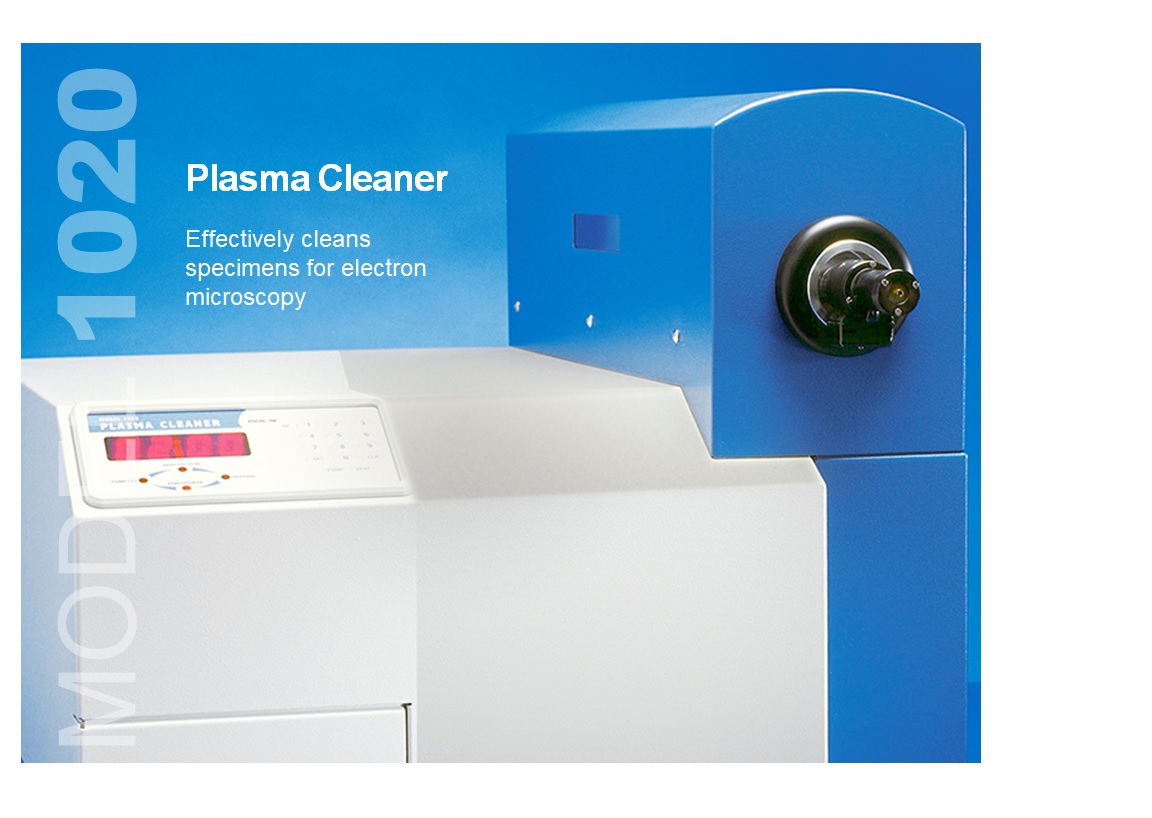

Модель 1020 Плазменный очиститель

Плазменный очиститель Model 1020 очищает образцы непосредственно перед их помещением в электронный микроскоп. Плазменная очистка удаляет существующие углеродные загрязнения с образца и предотвращает появление новых загрязнений во время визуализации и анализа. Низкоэнергетическая, индуктивно связанная, высокочастотная плазма эффективно очищает поверхность образца без изменения его элементного состава или структурных характеристик. Сильно загрязнённые образцы могут быть очищены за 2 минуты или меньше.

Плазменный очиститель легко принимает держатели образцов с боковым входом для всех коммерческих TEM и STEM, а также может принимать крупные образцы для очистки перед SEM или анализом поверхности.

Чистые образцы и держатели

Плазменный очиститель удаляет загрязнения с широкого спектра материалов, подготовленных различными методами. Конструкция плазменной камеры позволяет очищать держатели образцов для любых коммерчески доступных TEM или STEM. Держатель образца вставляется через один порт в плазменную камеру. Порт оснащён вакуумным уплотнением, совместимым с уплотнительным кольцом (O-ring) держателя образца.

Уверенность при визуализации

Плазменная очистка — это важнейший заключительный этап подготовки образцов для электронной микроскопии. Используйте плазменный очиститель, чтобы быть уверенным, что углеродные загрязнения не будут мешать визуализации или анализу, даже при микроанализе с тонким зондом в течение длительного времени.

Плазменная камера

Плазма создаётся в цилиндрической камере из кварца и нержавеющей стали. Сложная газовая динамика обеспечивает равномерное распределение плазмы внутри камеры, что позволяет эффективно очищать образец при минимальном нагреве. Высокочастотная антенна, расположенная снаружи камеры, передаёт колеблющееся поле в камеру. Внутри камеры нет компонентов прибора.

Вакуумная система

Безмасляная вакуумная система плазменного очистителя состоит из турбомолекулярного драг-насоса и многоступенчатого мембранного насоса; это идеальное сочетание для создания и поддержания подходящих условий вакуума для активации и поддержания плазмы. Быстрое откачивание камеры позволяет начинать плазменную очистку почти сразу после установки образца.

Плазменный очиститель также может вакуумировать индивидуальные контейнеры для хранения держателей образцов и криотрансферные Dewar для TEM держателей образцов.

Блок питания

Высокочастотный (13,56 МГц) колеблющийся блок питания инициирует и поддерживает низкоэнергетическую индуктивно связную плазму. Согласующая сеть передаёт высокочастотное поле в плазменную камеру и обеспечивает совместимость с держателями образцов, изготовленными для различных TEM. Экранирование предотвращает излучение высокочастотных помех и соответствует требованиям Федеральной комиссии США по связи (FCC).

Элементы управления на передней панели

Панель управления проста в использовании. Специальные клавиши управляют последовательностью откачки и вентиляции. Светодиоды показывают, когда система вентилируется, находится при атмосферном давлении, откачивается и достигла высокого вакуума.

Когда камера готова к очистке и введены параметры процесса, плазма активируется автоматически. Панель управления отображает оставшееся время обработки. Очистка завершается автоматически по истечении заданного времени.

Лёгкий доступ для обслуживания

Сервисная панель на передней части корпуса прибора обеспечивает доступ к потенциометру для регулировки клапана подачи газа, управлению высокочастотной мощностью и функциональным переключателям для диагностики. Дисплеи показывают уровень вакуума, а счётчик часов отслеживает общее время работы вакуумной системы, что позволяет своевременно планировать техническое обслуживание.

Дополнительные аксессуары

Контейнер для хранения в вакууме Model 9010
После плазменной очистки вставьте держатели образцов в дополнительный контейнер для хранения в вакууме Fischione Instruments Model 9010, чтобы хранить или транспортировать их в вакууме. Смотровое окно позволяет чётко видеть область образца в держателе.

Модель 9020 Вакуумная станция для откачки

Вакуумная станция предназначена для хранения до пяти держателей образцов под вакуумом. В комплект входят: прочная металлическая база с противоскользящими ножками, пять индивидуально регулируемых по клапанам Контейнеров для хранения в вакууме, вакуумный распределительный коллектор и все необходимые компоненты для подключения к плазменному очистителю Model 1020.
